سیستم اندازه گیری در انواع ضخامت سنج رنگ

سیستم مغناطیس برای فلزات اهنی استفاده می شود.

ضخامت سنج های الکترومغناطیس در صنایع بسیار پرکاربرد می باشند. آن ها از یک پراب با فشار ثابت استفاده می کنند تا عامل فشار دست مصرف کنندگان مختلف حذف شود. اعداد بر روی یک صفحه نمایش نمایش داده می شود، برخی از دستگاه های ضخامت سنج رنگ دارای قابلیت ذخیره سازی اعداد اندازه گیری شده می باشد.

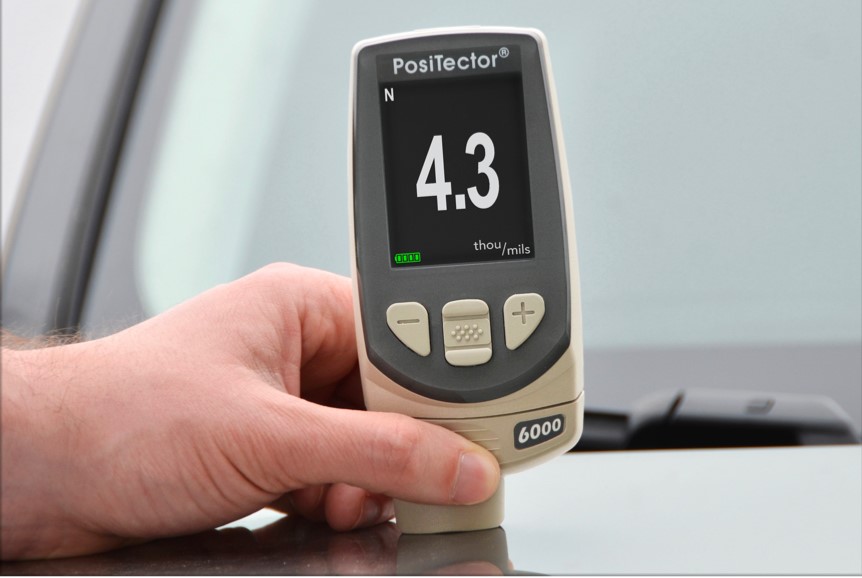

دستگاه ضخامت سنج رنگ PosiTector 6000 FN1 دارای سیستم گردابه ای برای اندازه گیری ضخامت رنگ و پوشش بر روی الومینیوم است.

مقدار ضخامت رنگ بر روی فلزات غیرمغناطیس همچون الومینیوم با استفاده از سیستم جریان گردابه ای اندازه گیری می شود. هنگامی که پراب ضخامت سنج نزدیک به سطح فلزی رسانا قرار می گیرد، کویل داخل پراب، یک میدان الکترومغناطیس بر روی سطح فلز ایجاد می کند. این جریان های گردابه ای، میدان الکترومغناطیس متقابلی را ایجاد می کنند که توسط کویل مجاور ثانویه احساس می شود.

ضخامت سنج های رنگ و پوشش (غیر آهنی) شبیه به ضخامت سنج های رنگ اهنی (مغناطیس) کار می کنند. به ندرت می توان دستگاه ضخامت سنج رنگ و پوششی یافت که تنها با سیستم ادی کارنت کار کند. معمولا دستگاه های ضخامت سنج رنگ و پوشش دو کاره (اهنی و غیراهنی) می باشند.

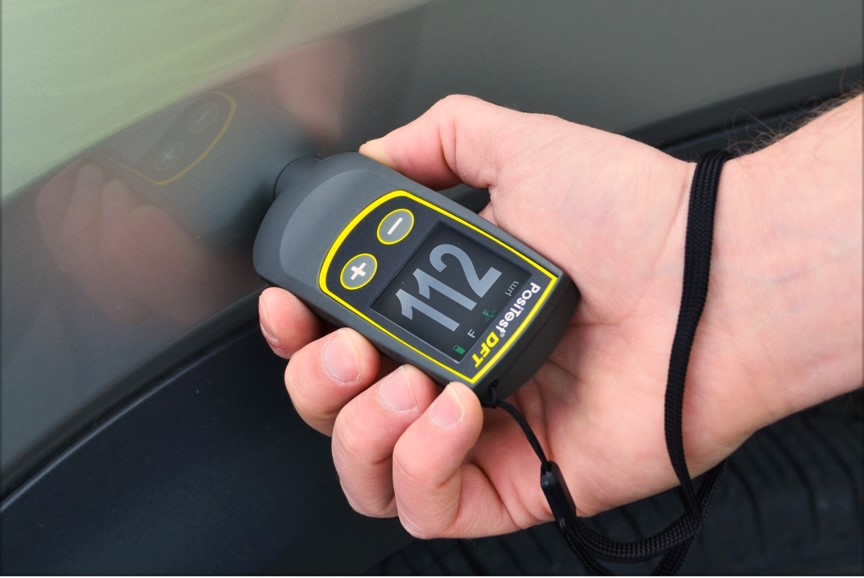

ضخامت سنج  PostiTest DFT-Combo

صفحه نمایش چرخان

سیستم التراسونیک برای ضخامت سنجی رنگ و پوشش بر روی پلاستیک

از روش التراسونیک هنگام اندازه گیری ضخامت رنگ روی سطوح غیر فلزی مانند پلاستیک و فایبرگلاس استفاده می شود. پراب دستگاه یک پراب التراسونیک است که پالس التراسونیک را از روی پوشش می فرستد. پالس التراسونیک از ماده به پراب بازتاب می یابد و به یک سیگنال الکتریکی فرکانس بالا تبدیل می شود که برای تعیین ضخامت پوشش مورد بررسی قرار می گیرد. در برخی از شرایط، می توان ضخامت هر لایه از پوشش را در یک سیستم پوشش چند لایه، اندازه گیری کرد.

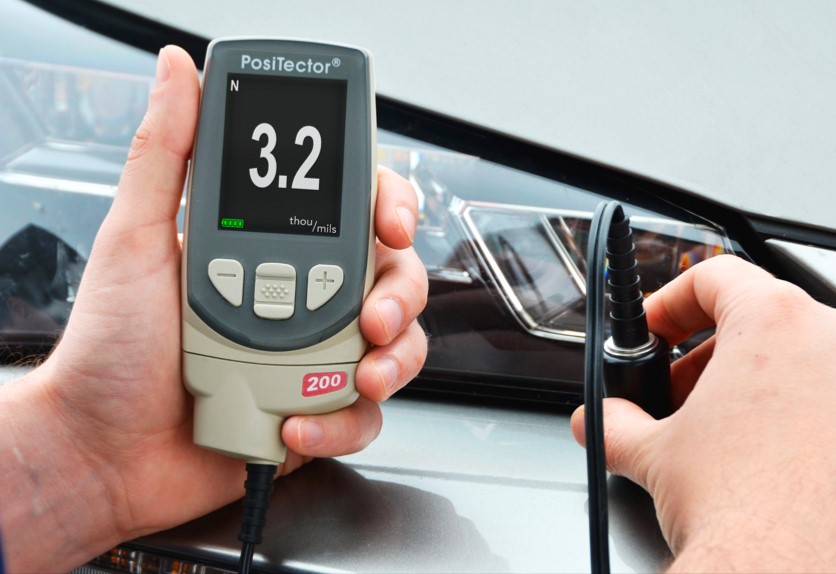

ضخامت سنج التراسونیک PosiTector 200 B1 می تواند ضخامت رنگ را بر روی سپر پلاستیکی خودرو اندازه گیری کند.

1. Next, lay the included plastic shims onto the bare surface and measure them individually to ensure the Gage can measure these known thicknesses within tolerance.

2. Calibration Standards are available with greater accuracy priced between $95 and $345.
